Fuente de Alimentación Conmutada (Switching) de Grado Industrial | Potencia Nominal 960 Watts | Corriente de Salida Máxima 20 Amperes | Entrada de Red AC 190V - 240VAC (50-60 Hz) | Salida Regulada 48VDC (Ajuste Fino ±10%) | Excelente Estabilidad de Salida (±0.5% Máx.) | Protecciones Activas por Sobrecarga y Cortocircuito con Apagado Automático | Formato Compacto para Montaje en Tablero o Gabinete

---

CARACTERÍSTICAS Y VENTAJAS TÉCNICAS:

• Capacidad de Salida Potente y Estable (48VDC / 20A / 960W): Tensión continua estabilizada ideal para motores DC, drivers de iluminación, variadores, equipos de red y automatización.

• Ajuste Fino de Voltaje de Salida (±10%): Permite calibrar la tensión exacta de salida según las necesidades específicas de la carga conectada.

• Bajo Nivel de Rizado y Ruido (<1%): Garantiza una señal limpia que protege los componentes electrónicos sensibles contra fluctuaciones indeseadas.

• Sistema de Protecciones Automáticas: Incorpora protección contra sobrecarga y cortocircuito con apagado de seguridad automático para prevenir daños en el equipo y la instalación.

• Aislamiento Eléctrico Seguro: Muy baja corriente de fuga (<0.5 mA a 230VAC) y excelente tiempo de retención de energía (≥20ms).

---

ESPECIFICACIONES TÉCNICAS:

• Marca / Distribuido por: Power Inverter Ltda.

• Tipo de Producto: Fuente de Poder Conmutada (Switching Power Supply).

• Potencia Nominal: 960 Watts.

• Dimensiones: 24,0 cm (Largo) x 12,5 cm (Ancho) x 6,5 cm (Alto).

• Rango de Voltaje de Entrada: 190 VAC a 240 VAC.

• Frecuencia de Trabajo: 50 Hz / 60 Hz.

• Corriente de Fuga: < 0.5 mA / AC (a 230VAC).

• Voltaje de Salida Nominal: 48 VDC.

• Corriente Máxima de Salida: 20 Amperes.

• Rango de Ajuste de Tensión: ± 10% (Ajuste potenciómetro).

• Estabilidad de Salida: ± 0.5% máximo.

• Rizado y Ruido (mVp-p): < 1% de la tensión de salida.

• Eficiencia a Plena Carga: 75% - 80%.

• Tiempo de Inicio: < 1 Segundo (Entrada 230VAC).

• Tiempo de Sostén / Retención: ≥ 20 ms (Entrada 230VAC).

---

USOS Y APLICACIONES RECOMENDADAS:

• Equipos de Telecomunicaciones y Redes: Alimentación de switches PoE, rectificadores, módulos de fibra óptica y sistemas de transmisión en 48VDC.

• Automatización Industrial y Robótica: Sistemas de control, PLCs, drivers de motores paso a paso o servomotores alimentados en 48V.

• Iluminación Industrial y Comercial: Alimentación de tiras LED de alta potencia e instalaciones lumínicas de 48V.

• Sistemas de Respaldo y Proyectos Electrónicos: Laboratorios y pruebas de campo con requerimiento de alta corriente en 48VDC.

---

CONTENIDO DEL PAQUETE:

• 1 x Fuente de Poder Switching 190-240VAC a 48VDC 960W (20A) Power Inverter.

• Manual de usuario e instrucciones de conexión.

---

CONSIDERACIONES IMPORTANTES DE INSTALACIÓN:

• REQUISITO DE ALIMENTACIÓN (ONDA SINUSOIDAL PURA):

• Todas nuestras fuentes de poder conmutadas deben ser obligatoriamente conectadas a una red de corriente con Onda Sinusoidal Pura (red eléctrica comercial o inversor de onda sinusoidal pura). No conectar a inversores de onda cuadrada o sinusoidal modificada, ya que podría ocasionar daños irreversibles en la etapa de entrada de la fuente.

• VENTILACIÓN Y ESPACIO DE MONTAJE:

• Instale la fuente en un lugar limpio, seco y con adecuada ventilación. Asegúrese de dejar espacio libre alrededor del chasis para permitir una disipación de calor eficiente durante periodos de trabajo continuo a alta carga.

• SELECCIÓN DE CABLEADO DC:

• Para el manejo de corrientes de hasta 20A en 48VDC, utilice conductores de cobre de calibre adecuado (mínimo 4 mm² a 6 mm²) para evitar caídas de voltaje y sobrecalentamiento en los bornes de conexión.

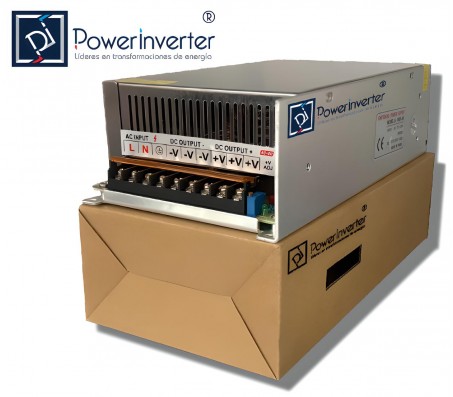

FUENTE DE PODER SWITCHING INDUSTRIAL 190-240VAC A 48VDC 960W (20A) DE ALTA EFICIENCIA

Fuente de poder conmutada (switching) de alta capacidad y rendimiento continuo distribuida por Power Inverter Ltda. Diseñada para aplicaciones industriales y de telecomunicaciones exigentes, esta fuente transforma una entrada de corriente alterna de 190V a 240VAC en una salida de corriente continua regulada de 48VDC, entregando hasta 20 Amperes con una potencia total de 960W.

Cuenta con circuitos integrados de alta velocidad para un arranque rápido (<1s) y bajo nivel de rizado (onda y ruido <1%), asegurando un suministro de energía estable y seguro para equipos de precisión, sistemas de automatización, telecomunicaciones y bancos de carga DC.
